Silisiumnitridrør: hva de er, hvorfor de er tøffe og hvor de skal brukes

Hva er et silisiumnitridrør og hva gjør det forskjellig fra annen keramikk?

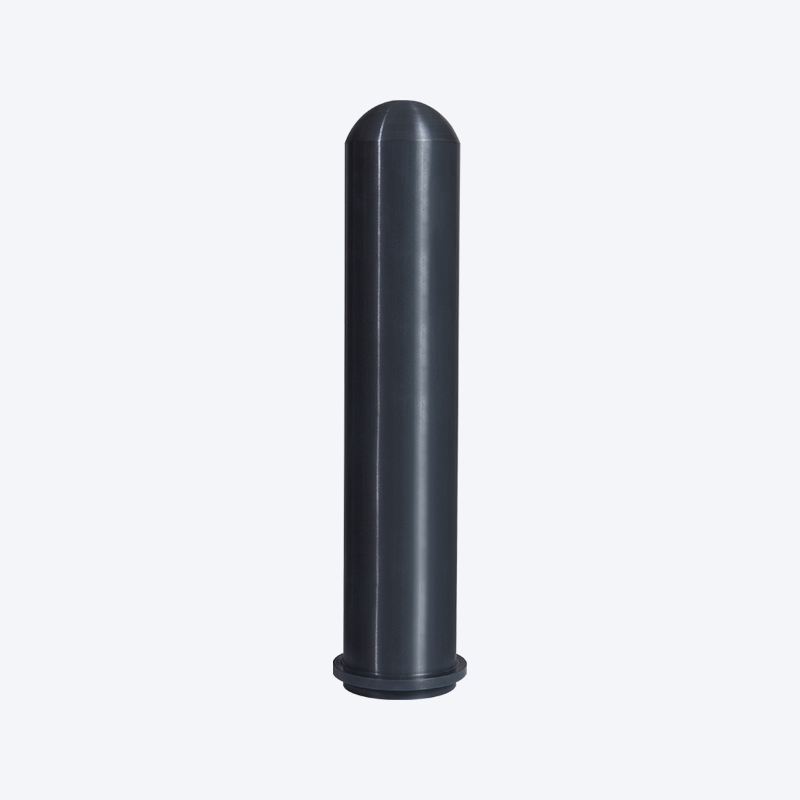

Et silisiumnitridrør er en hul sylindrisk komponent laget av silisiumnitrid (Si₃N₄), en avansert strukturell keramikk dannet ved kjemisk binding av silisium- og nitrogenatomer til et tett, kovalent bundet nettverk. I motsetning til oksidkeramikk som alumina eller zirkoniumoksid - som er den mest brukte tekniske keramikken - er silisiumnitrid en ikke-oksidkeramikk som får sine eksepsjonelle egenskaper fra styrken og retningsevnen til Si-N kovalente bindinger i stedet for fra ionisk binding. Denne grunnleggende forskjellen i atomstruktur er det som gir Si₃N₄-rør dens bemerkelsesverdige kombinasjon av høy styrke, lav tetthet, utmerket motstand mot termisk støt og enestående ytelse i oksiderende, korrosive og mekanisk krevende miljøer samtidig.

Rent praktisk er et silisiumnitrid keramisk rør et av svært få materialer som kan plasseres i et ovnsmiljø på 1400 °C, utsatt for rask avkjøling, nedsenket i smeltet metall og mekanisk belastet - alt uten å sprekke eller forringes betydelig. De fleste metaller vil oksidere eller krype under disse forholdene; de fleste andre keramikk ville sprekke fra termisk sjokk. Denne kombinasjonen av egenskaper forklarer hvorfor silisiumnitridrør gir premiumpriser og er spesifisert for bruksområder der standardmaterialer konsekvent har sviktet.

Silisiumnitridrør er kommersielt tilgjengelige i et bredt spekter av størrelser - fra tynnveggede laboratorierør med ytre diameter på noen få millimeter til store industrielle beskyttelsesrør som overstiger 60 mm i ytre diameter og 1500 mm i lengde. Den spesifikke karakteren, sintringsmetoden og dimensjonstoleransene som kreves avhenger sterkt av sluttapplikasjonen, og å velge riktig kombinasjon av disse variablene er like viktig som selve valget av basismateriale.

De viktigste fysiske og mekaniske egenskapene til silisiumnitridrør

Ytelsesfordelene ved silisiumnitridrør over konkurrerende materialer er forankret i et spesifikt sett med fysiske, mekaniske og termiske egenskaper. Å forstå disse egenskapene i kvantitative termer gjør det mulig for ingeniører og kjøpere å foreta informerte sammenligninger og rettferdiggjøre materialvalgbeslutninger overfor interessenter.

Kombinasjonen av høy bruddseighet og høy bøyestyrke er spesielt bemerkelsesverdig. De fleste keramikk bytter det ene mot det andre - et materiale som er veldig hardt har en tendens til å være sprøtt og utsatt for katastrofal sprekkforplantning. Silisiumnitrid oppnår begge deler fordi mikrostrukturen av langstrakte β-Si₃N₄-korn fungerer som en fiberforsterket kompositt i mikroskala, som avleder og bygger bro over sprekker i stedet for å la dem forplante seg rett gjennom materialet.

Silisiumnitridkvaliteter og produksjonsmetoder: hvilken du faktisk trenger

Ikke alle silisiumnitridrør er produsert på samme måte, og sintringsprosessen som brukes til å fortette materialet har en dyp effekt på dets endelige mikrostruktur, tetthet, styrke og pris. Å forstå hovedkarakterene hjelper deg med å spesifisere riktig rør for applikasjonen din i stedet for å over- eller underspesifisere - som begge har betydelige kostnadsimplikasjoner.

Varmpresset silisiumnitrid (HPSN)

Varmpresset silisiumnitrid produseres ved å påføre høyt trykk (typisk 20–30 MPa) og høy temperatur (1600–1800 °C) samtidig på silisiumnitridpulver med sintringshjelpemidler som MgO, Al₂O₃ eller Y₂O₃. Denne prosessen driver full fortetting og produserer et materiale med den høyeste mekaniske styrken og laveste porøsiteten av enhver Si₃N4-kvalitet – bøyestyrker på 800–1000 MPa er oppnåelige. Imidlertid begrenser varmpressingsprosessen formene som kan produseres; enkle geometrier som flate plater, skiver og korte sylindre er praktiske, men komplekse eller tynnveggede rør er vanskelige og dyre. HPSN brukes vanligvis der maksimal styrke er det primære kravet og geometribegrensninger er akseptable.

Sintret reaksjonsbundet silisiumnitrid (SRBSN)

SRBSN produseres i en to-trinns prosess: Først formes silisiummetallpulver til den ønskede grønne formen og nitreres ved ~1300°C for å konvertere det til reaksjonsbundet silisiumnitrid (RBSN), som beholder formen med svært lav krymping. Den resulterende porøse RBSN-preformen sintres deretter ved høyere temperatur med sintringshjelpemidler for å lukke gjenværende porøsitet og oppnå nesten full tetthet. Denne ruten gjør det mulig å produsere komplekse former inkludert lange, tynnveggede rør med utmerket dimensjonsnøyaktighet og relativt beskjedne verktøykostnader. SRBSN-rør har en bøyestyrke på 600–800 MPa og utmerket termisk støtmotstand, noe som gjør dem til det vanligste valget for termoelementbeskyttelsesrør, el-varmekapper og industrielle ovnsapplikasjoner.

Gasstrykksintret silisiumnitrid (GPSSN)

Gasstrykksintring bruker en forhøyet nitrogenatmosfære (typisk 1–10 MPa) under høytemperatursintring for å undertrykke dekomponering av silisiumnitrid ved temperaturer over 1700 °C, noe som muliggjør høyere fortettingstemperaturer uten behov for pressutstyret som brukes i varmpressing. Resultatet er et fullstendig tett materiale med styrke og seighet som nærmer seg HPSN, men med større formskapende frihet. GPSSN er spesielt verdsatt for applikasjoner som krever styrkebevaring ved forhøyede temperaturer - over 1200 °C - der korngrenseglassfaser i andre kvaliteter begynner å myke opp. Det er vanligvis spesifisert for krevende romfarts-, turbin- og industrielle applikasjoner med høy ytelse.

Reaksjonsbundet silisiumnitrid (RBSN)

Reaksjonsbundet silisiumnitrid uten det påfølgende sintringstrinnet gir et porøst materiale (10–25 % gjenværende porøsitet) med lavere styrke enn helt tette kvaliteter – typisk 150–300 MPa i bøyestyrke. Den største fordelen med RBSN er dimensjonell presisjon: Fordi nitrering av silisiummetall forårsaker praktisk talt null nettoendring i volum, kan RBSN-komponenter maskineres til nesten endelige dimensjoner i silisiummetalltilstand og deretter nitreres uten nesten ingen dimensjonsendring, noe som eliminerer kostbar diamantsliping etter sintring. RBSN-rør brukes i applikasjoner med lavere belastning der dimensjonell presisjon eller kompleks indre geometri oppveier behovet for maksimal styrke.

Primære industrielle anvendelser av silisiumnitridrør

Silisiumnitrid keramiske rør er distribuert over et overraskende bredt spekter av bransjer, som hver utnytter en annen undergruppe av materialets evner. I hvert tilfelle involverer applikasjonen forhold som rutinemessig ødelegger eller raskt bryter ned alternative materialer - og det er nettopp grunnen til at de høyere kostnadene for Si₃N4-rør er berettiget.

Termoelementbeskyttelsesrør i høytemperaturovner

En av de mest etablerte bruksområdene for beskyttelsesrør av silisiumnitrid er som termoelementkapper i industrielle ovner som opererer over 1200°C. Et termoelementbeskyttelsesrør fungerer som en fysisk og kjemisk barriere mellom termoelementsensorens ledninger og den harde ovnsatmosfæren - beskytter dem mot oksiderende gasser, korrosive forbrenningsprodukter og mekanisk kontakt mens de leder temperatursignalet med minimal feil. Silisiumnitridrør utmerker seg i denne rollen fordi de motstår oksidasjon opp til 1400°C i luft, har høy varmeledningsevne i forhold til andre keramiske materialer (som reduserer termisk etterslep mellom rørveggen og sensorforbindelsen på innsiden), og kan overleve den gjentatte termiske syklusen som ovnen krever oppstart og nedstengning av.

Spesielt i aluminiumssmelte- og holdeovner, utkonkurrerer silisiumnitrid termoelementbeskyttelsesrør aluminaalternativene dramatisk. Smeltet aluminium fukter og penetrerer aluminiumoksydrør raskt, noe som fører til brudd og termoelementfeil i løpet av uker. Silisiumnitrid blir ikke fuktet av smeltet aluminium eller de fleste andre ikke-jernholdige metaller, noe som tillater levetid målt i måneder eller år under samme forhold.

Smeltet metall nedsenkingsvarmekapper og stigerør

Silisiumnitrid-senkrør er mye brukt i aluminium-, sink- og magnesiumpressestøping og støperioperasjoner som hylster for elektriske dyppevarmere og som stigerør i lavtrykkspressstøpemaskiner. I disse applikasjonene er røret i direkte, kontinuerlig kontakt med smeltet metall ved temperaturer på 700–900°C i lengre perioder. Den ikke-fuktende oppførselen til Si₃N₄ i smeltet aluminium er den kritiske egenskapen her - den forhindrer metallinfiltrasjon i rørveggen, og eliminerer nedbrytningsmekanismen som ødelegger konkurrerende materialer. Kombinasjonen av høy termisk støtmotstand (essensielt for det første stupet i smeltet metall), kjemisk treghet til smelten og mekanisk styrke under det hydrostatiske trykket til den smeltede metallkolonnen gjør silisiumnitrid til det foretrukne materialet for denne krevende applikasjonen.

Prosessrør for halvledere og solenergiindustrien

I halvlederwafer-fabrikasjon og solcelle-produksjon brukes silisiumnitridrør som prosessrør og båtbærere inne i diffusjonsovner, oksidasjonsovner og kjemiske dampavsetningsreaktorer (CVD). Disse miljøene innebærer krav til ultrahøy renhet, kontrollerte atmosfærer av reaktive gasser (HCl, O₂, N₂, H₂) og nøyaktig kontrollerte temperaturer opp til 1200°C. Silisiumnitrid gir ekstremt lave nivåer av metallisk forurensning sammenlignet med kvartsrør ved temperaturer der kvarts begynner å avglass og mister sin strukturelle integritet. Si₃N4-prosessrør tilbyr også overlegen motstand mot termisk sjokk fra raske gassrensesykluser som er vanlige i moderne halvlederprosesser.

Luftfarts- og gassturbinkomponenter

Silisiumnitrids kombinasjon av lav tetthet, høytemperaturstyrkebevaring og utmerket krypemotstand gjør den til en attraktiv strukturell keramikk for romfartsapplikasjoner. Si₃N₄-rør og rørformede komponenter har blitt undersøkt og implementert i gassturbinforbrenningsinnsatser, varmevekslerrør for høyeffektive rekuperatorer og dysekomponenter der vektreduksjon ved forhøyede driftstemperaturer gir ytelse og drivstoffeffektivitetsfordeler som ingen metalllegering kan matche. Utfordringen i romfartsadopsjon er ikke materiell ytelse, men pålitelighetsdemonstrasjon og sertifisering – keramiske komponenter krever omfattende probabilistiske designmetoder for å ta hensyn til deres iboende feilfølsomhet.

Kjemisk prosessering og håndtering av etsende væsker

Keramiske silisiumnitridrør brukes som reaksjonsrør, varmevekslerrør og strømningsrør i kjemiske prosessmiljøer som involverer sterke syrer (unntatt flussyre), alkalier ved moderate temperaturer og aggressive organiske forbindelser som vil korrodere metalliske alternativer. Si₃N4 er motstandsdyktig mot de fleste mineralsyrer ved romtemperatur og opprettholder god kjemisk motstand ved høye temperaturer der metalliske alternativer brytes ned av korrosjon i en økonomisk uakseptabel hastighet. Ved produksjon av spesialkjemikalier, legemidler og elektroniske kjemikalier der metallisk forurensning av prosessstrømmen er uakseptabel, gir silisiumnitridrør både kjemisk inerthet og den mekaniske robustheten til å fungere som strukturelle prosesskomponenter.

Silisiumnitridrør vs. andre keramiske rør med høy ytelse

Ingeniører som velger et keramisk rør for en krevende applikasjon, velger vanligvis mellom silisiumnitrid og ett eller flere konkurrerende avanserte keramiske materialer. Det riktige valget avhenger av hvilken spesifikk kombinasjon av egenskaper din applikasjon krever. Følgende sammenligning dekker de mest evaluerte alternativene.

Silisiumkarbidrør er den nærmeste konkurrenten til silisiumnitrid i konstruksjonsapplikasjoner med høy temperatur. SiC gir høyere termisk ledningsevne og litt bedre ytelse over 1400 °C i inerte atmosfærer, men dens lavere bruddseighet gjør den mer utsatt for katastrofale svikt fra mekanisk påvirkning eller alvorlige termiske sjokkhendelser. For applikasjoner der både termisk sjokk og mekanisk belastning er tilstede - for eksempel termoelementbeskyttelse i støperimiljøer - er Si₃N₄ generelt det tryggere valget til tross for SiCs tak med høyere temperatur.

Hvordan spesifisere et silisiumnitridrør: dimensjoner, toleranser og overflatefinish

Å bestille et silisiumnitrid keramisk rør krever mer nøyaktig spesifikasjon enn å bestille et standard metall- eller plastrør. Fordi Si₃N4 er et sprøtt materiale maskinert ved diamantsliping etter sintring, har dimensjonstoleranser og overflatefinish en direkte innvirkning på både kostnaden og påliteligheten til komponenten i bruk. Å vite hva du skal spesifisere – og hvilket presisjonsnivå du faktisk trenger – hjelper deg med å kontrollere kostnadene uten at det går på bekostning av ytelsen.

• Ytre diameter (OD) og indre diameter (ID): Standard kommersielle silisiumnitridrør er tilgjengelige i ytre diametre fra ca. 6 mm til 60 mm med veggtykkelser fra 2 mm til 10 mm. Tilpassede dimensjoner produseres på forespørsel. Spesifiser OD og ID separat i stedet for OD og veggtykkelse for å unngå tvetydighet, og oppgi om toleransen gjelder den sintrede dimensjonen eller en jorddimensjon. Marktoleranser på ±0,05–0,1 mm er typiske for presisjonsapplikasjoner; as-sintrede toleranser er betydelig bredere (±0,5–1,0 mm avhengig av karakter og størrelse).
• Lengde: Sintrede silisiumnitridrør er tilgjengelige i standardlengder opp til ca. 1500 mm for SRBSN-kvaliteter. Spesifiser den nominelle lengden og den akseptable toleransen – typisk ±1–2 mm for kuttede rør, eller strammere hvis røret må registreres mot en stopp i en sammenstilling.
• Retthet: Lange silisiumnitridrør (over 300–400 mm) kan utvise en liten bue fra sintringsprosessen. Spesifiser et maksimalt retthetsavvik - vanligvis 0,5 mm per 300 mm lengde for standardkvalitet, eller 0,2 mm per 300 mm for presisjonsapplikasjoner. Retthet er spesielt viktig for termoelementbeskyttelsesrør der sensortråden må passere gjennom hele boringen uten å binde seg.
• Overflatefinish (Ra): Som-sintrede overflater har en ruhet på omtrent Ra 1,5–3,0 μm. Jordflater kan spesifiseres til Ra 0,4–0,8 μm for generelle ingeniørapplikasjoner eller Ra 0,1–0,2 μm for presisjons- eller tetningsflater. Finere overflatebehandlinger øker kostnadene betydelig på grunn av ekstra slipepassasjer, og er bare nødvendig der røroverflaten danner en tetning, en glidende kontakt, eller inspiseres optisk for defekter.
• Sluttgeometri: Spesifiser om rørendene skal være åpne, lukkede (kuplet eller flatbunnet) eller avfaset. Beskyttelsesrør med lukkede ende - den vanligste konfigurasjonen for termoelementkapper - krever at den lukkede enden spesifiseres med en minimum veggtykkelse og en maksimal indre hjørneradius for å unngå spenningskonsentrasjon. Avfasing eller avrunding av åpne ender anbefales sterkt for å forhindre flisdannelse under håndtering og installasjon.
• Tetthet og porøsitet: For kritiske bruksområder, spesifiser minimumsdensitet (vanligvis ≥3,1 g/cm³ for SRBSN, ≥3,2 g/cm³ for GPSSN) og be om et sertifikat for samsvar med målte tetthetsverdier. Porøsitet over akseptable nivåer skaper foretrukne veier for oksidasjon, korrosjon og infiltrasjon av smeltet metall som vil forkorte levetiden.

Hensyn til håndtering, installasjon og levetid

Selv det beste silisiumnitridrøret vil underprestere eller svikte for tidlig hvis det håndteres, installeres eller brukes feil. Keramikk er utilgivelig for praksis som metallkomponenter tolererer rutinemessig - å forstå deres spesifikke håndteringskrav er avgjørende for å få full verdi ut av investeringen.

Håndtering og lagring

Silisiumnitridrør bør håndteres med rene bomulls- eller nitrilhansker for å forhindre kontaminering av presisjonsoverflater. Bruk aldri metallverktøy for å tvinge et rør inn i eller ut av en fitting - mekanisk punktbelastning mot en keramisk overflate kan initiere overflatesprekker som forplanter seg under termisk eller mekanisk påkjenning under bruk. Oppbevar rørene vertikalt i polstrede stativer eller horisontalt på myke støtter for å forhindre bøying eller kontaktskade. Inspiser hvert rør under god belysning for spon, sprekker eller overflatedefekter før installasjon - enhver synlig sprekk eller kantbrikke er grunnlag for avvisning, ettersom sprekker i keramikk vokser gradvis under syklisk belastning.

Beste praksis for installasjon

Når du installerer et silisiumnitridrør i et metallhus, brakett eller ildfast støtte, må du alltid sørge for et kompatibelt mellomlag - vanligvis en keramisk fiberhylse, høytemperaturpakningsmateriale eller fleksibel grafitttape - mellom den keramiske og enhver stiv metallkontaktflate. Direkte metall-til-keramisk fastklemming skaper spenningskonsentrasjoner som bryter keramikk selv ved beskjedne klemkrefter. Tillat en termisk ekspansjonsforskjell mellom Si₃N4-røret og enhver omgivende metallstruktur; silisiumnitrid ekspanderer med omtrent 3 × 10⁻⁶ /°C mens stål ekspanderer ved 12 × 10⁻⁶ /°C — fire ganger raskere — så et rør installert med en tettsittende passform ved romtemperatur vil være i kompresjon fra stålet når temperaturen stiger.

Termisk sykling og rampepriser

Til tross for silisiumnitrids enestående termiske støtmotstand i forhold til annen keramikk, genererer ekstremt raske temperaturendringer fortsatt interne termiske spenninger. For applikasjoner som involverer kontrollert ovnsoppvarming og kjøling - som laboratorierørovner eller halvlederdiffusjonsrør - begrense rampehastighetene til 5–10 °C per minutt for rør med veggtykkelser over 5 mm. For ovninnsetting og ekstraksjonsoperasjoner i støperimiljøer hvor rask nedsenking i smeltet metall er uunngåelig, forvarm røret til minst 200–300 °C før nedsenking for å redusere den første termiske gradienten. Denne enkle praksisen kan forlenge rørets levetid med 50 % eller mer ved bruk av smeltet metall.

Overvåking og end-of-life-indikatorer

Silisiumnitridbeskyttelsesrør i kontinuerlig høytemperaturdrift bør inspiseres med jevne mellomrom - vanligvis under planlagt produksjonsstans. Indikatorer på at et rør nærmer seg slutten av levetiden inkluderer synlig overflateoksidasjon eller misfarging utenfor det forventede området, dimensjonsendringer ved den varme enden (indikerer lokalisert materialtap eller krypning), tap av gasstetthet (detekteres ved trykktesting av lukkede rør), hørbare endringer i akustisk respons ved banking (en matt snarere enn klar ring antyder synlige indre sprekker på overflaten). Bytt ut rør proaktivt basert på inspeksjonsfunn i stedet for å vente på feil under drift, som risikerer produktforurensning, tap av termoelement og skade på utstyr.

Innkjøp av silisiumnitridrør: Hva du skal se etter hos en leverandør

Det globale markedet for keramiske silisiumnitridrør inkluderer et bredt spekter av leverandører – fra store avanserte keramikkprodusenter med full egen produksjonskapasitet til distributører som henter fra tredjepartsprodusenter. Kvaliteten, konsistensen og påliteligheten til Si₃N₄-rør varierer betydelig mellom leverandører, og konsekvensene av å motta substandard materiale i en kritisk applikasjon kan være alvorlige. Følgende kriterier hjelper til med å identifisere en leverandør som er i stand til å levere konsistente, applikasjonsegnede produkt.

• Intern produksjon vs. videresalg: Leverandører som produserer sine egne Si₃N₄-rør har direkte kontroll over pulvervalg, sintringsforhold og kvalitetstesting. Denne sporbarheten er viktig når du trenger batch-til-batch-konsistens og har rett til å revidere produksjonskvalitet. Distributører kan tilby konkurransedyktige priser, men har vanligvis mindre åpenhet i produksjonsprosessen og kan bytte kilde mellom bestillinger.
• Kvalitetssertifisering og testdokumentasjon: Anerkjente leverandører gir et samsvarssertifikat med hver forsendelse som angir den målte tettheten, sintringsprosessen som brukes, og dimensjonale inspeksjonsresultater. For kritiske applikasjoner, be om testdata for tredjeparts materialegenskaper – bøyestyrke, termisk ledningsevne og kjemisk sammensetning – fra et akkreditert testlaboratorium i stedet for kun å stole på leverandørgenererte data.
• Egendefinert produksjonsevne: Hvis applikasjonen din krever ikke-standardiserte dimensjoner, lukkede ender, maskinerte funksjoner eller spesifikke overflatefinisher, bekreft at leverandøren har intern diamantsliping og maskineringsevne til å produsere disse funksjonene. Mange distributører kan kun levere standard katalogiserte størrelser.
• Applikasjonsingeniørstøtte: De beste leverandørene av silisiumnitridrør tilbyr teknisk støtte for å hjelpe deg med å velge riktig kvalitet og spesifisere dimensjoner riktig for din applikasjon. Dette er spesielt verdifullt hvis du går over fra et annet keramisk materiale eller metall til Si₃N₄ for første gang og trenger veiledning om installasjonsdesign, termiske syklusprosedyrer og forventet levetid.
• Minimum bestillingsmengde og ledetider: Silisiumnitridrør er ikke varer. Standardstørrelser kan være tilgjengelig fra lager for rask levering, men tilpassede dimensjoner krever vanligvis 4–12 ukers ledetid for produksjon. Avklar minimumsbestillingsmengder før budsjettering – noen produsenter krever minimumsbestillinger på 10–20 stykker for ikke-standardvarer, noe som påvirker lager- og kontantstrømplanlegging for brukere med lavere volum.
